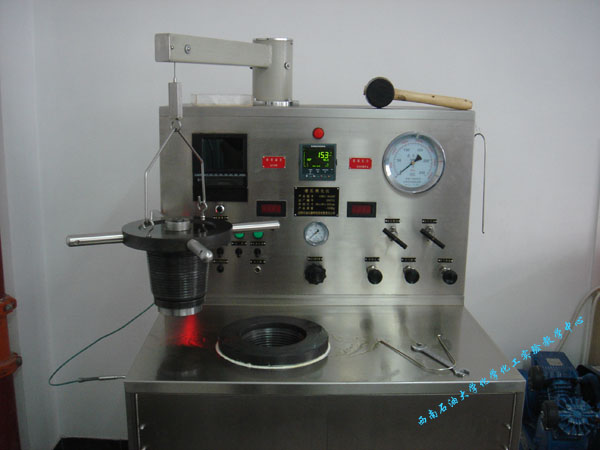

一、用途 用于油井水泥的稠化實驗及水泥漿預處理。 二、結構特點及工作原理 本儀器由增壓釜、溫度控制系統、液壓系統、記錄儀、稠度測量系統、氣動、冷卻系統、安全報警裝置及殼體等部分組成。 儀器通過模擬地層的高溫高壓環境，測量水泥漿的稠化過程。 三、操作規程 1、認真檢查電路、氣路管線連接是否完好，準備好實驗操作所需各種器具。 2、檢查稠化儀各電氣開關、機械閥門均應在關閉狀態(電氣：上開，下關。機械：逆開，順關)。 3、依次打開總電源開關、直流電源開關。(記錄儀上電30min后)檢查各儀表顯示正常。 4、參照《溫控儀操作方法》，輸入或檢查升溫時間、實驗溫度、恒溫保持時間等參數。 5、按  鍵進入手動狀態。再按 鍵將OP值調至10％，等待進入運行。 6、將已涂油脂的漿杯固定在漿杯座上，然后制備水泥漿，并在規定的時間內將水泥漿倒入漿杯，用漿杯扳手旋緊杯蓋并擦洗干凈后用長提鉤把漿杯放入釜內，并使杯底柱銷入孔。 7、打開電機開關，觀察漿杯旋轉時不應有明顯晃動后用短提鉤將電位計(電位計三只觸片對準釜內三個電極)裝入釜中，使?jié){杯軸上的驅動盤進入電位計底部的止動壁體凹槽內。觀察稠度值正常，并不應有大幅度跳動。 8、旋上釜蓋，并用膠錘敲緊。將熱電偶插入釜中，擰入鎖緊螺母，不要擰緊。 9、打開空氣源閥，往釜內注油，．當油從鎖緊螺母處溢出時，迅速用扳手?jǐn)Q緊螺母。 10、打開高壓泵開關，按實驗要求往釜內打初壓。達到要求時，關閉高壓泵開關。 11、打開加熱器開關，按溫控儀 鍵清除手動，再按 鍵進入運行。同時按電子記時器上的清零鈕(長按4秒)開始記時。 12、當稠度達到設定值時，儀器發出報警鳴響并自動停機。電子記時器自動鎖定稠化時間。 13、依次關閉加熱器、電機開關，儀器恢復備用狀態。 14、關閉空氣源閥，打開空氣排放閥。 15、緩慢打開高壓釋放閥。等壓力完全釋放后，再打開空氣至釜閥回油。當釜內油排凈時，可聽到空氣排放閥發出的排氣聲，這時關閉空氣至釜閥。排氣聲消失后，小心地旋松熱電偶鎖緊螺母，為防止釜內余壓噴出油霧，可用紗布將其捂住，當其完全旋出后，拔出熱電偶。 16、旋下釜蓋并將其移開，用提鉤提出電位計、漿杯。用專用工具打開漿杯，倒掉水泥，徹底清洗漿杯全部零件。并重新涂好油脂備用。 ， 17、將儀表退出運行，依次關閉直流電源開關、總電源開關，清理釜內及工作臺面。 四、安全注意事項 1、稠化儀在高溫高壓狀態下工作，操作不當將導致事故。用戶應根據國家有關規定和本說明書要求，并結合本企業情況制定嚴格的安全操作規程，操作人員應經培訓合格后方可上崗． 2、最高工作壓力和溫度的設定不得超過規定值。 3、儀器工作時操作人員不得離開現場并隨時注意觀察儀器運行情況，發現異常情況立即采取措施排除事故隱患。 4、必須在釜內溫度降至50℃以下且壓力完全釋放后方可開釜，高于50℃時，操作者應戴絕熱手套，防止?fàn)C傷。 5、釜體及釜蓋應作定期檢查，缺陷超標應停止使用。爆破片爆破后也應進行全面檢查，并在查明事故原因以前停止使用。 6、應隨時保持地線接地可靠，導線絕緣良好。特別注意箱體底部加熱器引出導線絕緣情況，防止觸電。 7、打開加熱器開關前，必須保證釜內油位高于加熱器上端，以防燒壞加熱器。 8、釜蓋吊裝過程中，應格外小心，注意不要碰傷螺紋及密封表面，掛鉤要牢靠防止發生墜落事故。 |
