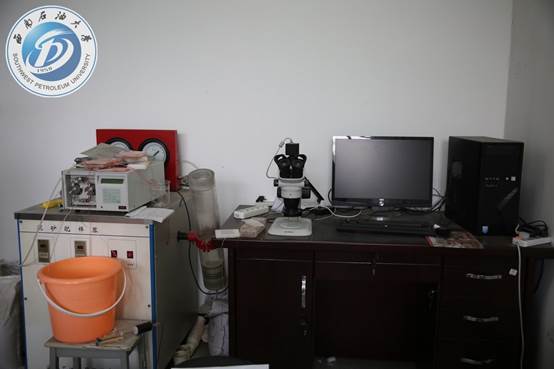

儀器設備名稱：疏松砂巖出砂機理及防砂效果綜合測試儀

型號規格

國別廠家

海安石油科研儀器有限公司

啟用日期

2011.5

負責人

鄒振

設備放置地點

研發樓204

聯系電話

13408517598

技術指標：

1.      混砂配樣器：有機玻璃；2000ml-4000ml，承力3~50MPa；180°搖擺，調頻調速；

2.      填砂模型：承壓3MPa；

3.      鋼絲底板：1mm鋼絲、6種目數；

4.      壓力表：精度0.4級；量程4MPa；

5.      壓力傳感器：5.10、20、40、80、200mm；精度0.01MPa、量程2.5MPa；

6.      壓力采集系統：數據采集卡、采集軟件、控制電腦系統；

7.      手動泵：50MPa；

8.      平流泵：0.01-20ml/20MPa、0.01-40ml/20MPa；

9.      天平：精度0.1mg，全密閉；

10.   高壓管匯：4-25MPa；

11.   振動篩：全目數，機械振動

功能用途：

1.      出砂機理微觀可視化裝置：驅替過程中油氣水的微觀分布、各類砂顆粒運移的起始條件、可動砂粒的存在形式與數量、砂粒的運移狀態、出砂疏通孔道、攜砂液堵塞孔道、不同巖石粒度組成和擋砂尺寸的匹配等。運用圖形處理軟件，定性和定量分析評價疏松砂巖稠油油藏投入開發后，由于可動砂的存在導致儲層物性的改變規律；

2.      出砂機理填砂模擬裝置：驅替過程中油氣水的微觀分布、各類砂顆粒運移的起始條件、可動砂粒的存在形式與數量、砂粒的運移狀態、出砂疏通孔道、攜砂液堵塞孔道、不同巖石粒度組成和擋砂篩網尺寸的匹配等；同時運用壓力傳感技術，測量驅替方向上不同空間位置處的壓力，按照達西公式折算為滲透率，以此定量分析出砂疏通孔道與巖石粒度組成的關系、攜砂液堵塞孔道與砂漿粒度組成和混砂濃度的關系以及驅替壓差與出砂動態的關系；

3.      疏松砂巖滲透性的壓實測試裝置：通過施加不同的驅替壓差和驅動流速，結合出口端篩網尺寸的配置，能夠測試不同出砂情況對全直徑巖芯整體滲透率的影響。
