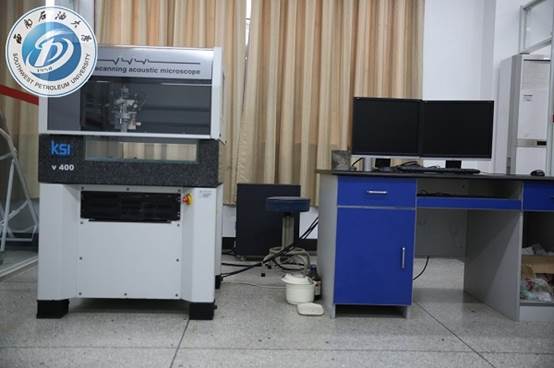

儀器設備名稱：超聲波掃描顯微鏡

型號規格

KSI-V400

國別廠家

德國 KSI公司

啟用日期

2010.4

負責人

方全堂

設備放置地點

國重B109

聯系電話

83032683

技術指標：

1.      配套有400MHZ/60、100MHZ、15MHZ、10MHZ、5MHZ超聲波探頭；

2.      最大分辨率3μm，對應探測深度100μm；

3.      最大探測深度15000μm，對應分辨率300μm；

4.      單幅掃描圖片大小為512*512，256灰度；

5.      單次掃描中，平面覆蓋區域300mm*300mm；

功能用途：

功能：用于材料密度及晶格組織分布檢測、材料內部裂紋檢測以及材料內部的空隙檢測等方面

系統特征：利用超聲波探頭作為顯微鏡物鏡來生成圖像，實現樣品內部缺陷或空隙檢測
