配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電箱。下面為大家介紹配電箱接線圖及如何安裝配電箱。

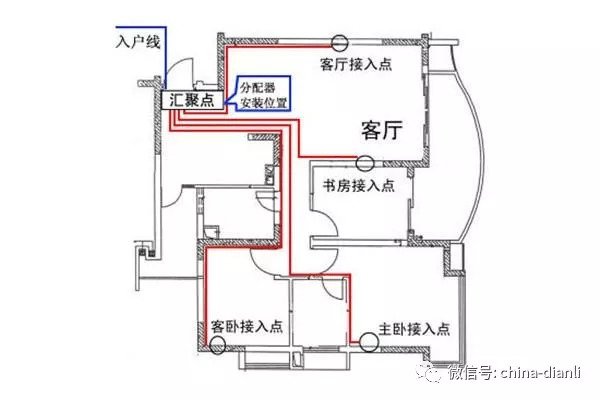

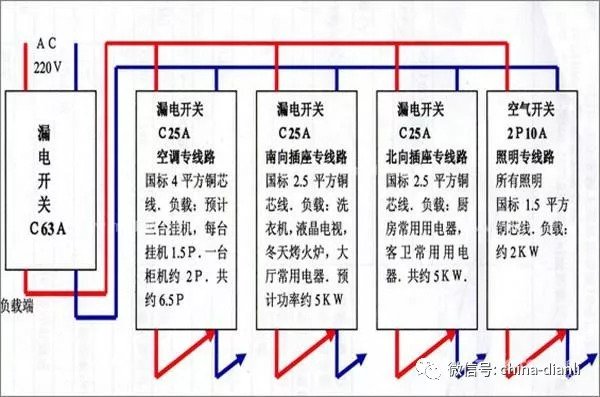

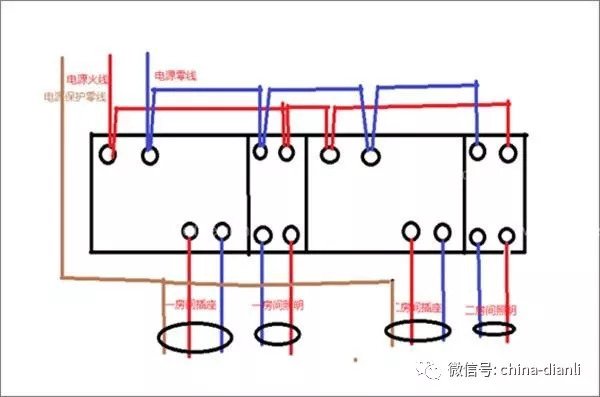

一、家庭配電箱接線圖

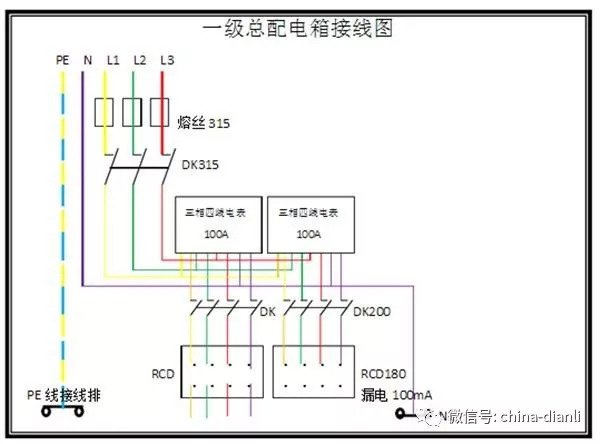

二、一級配電箱接線圖

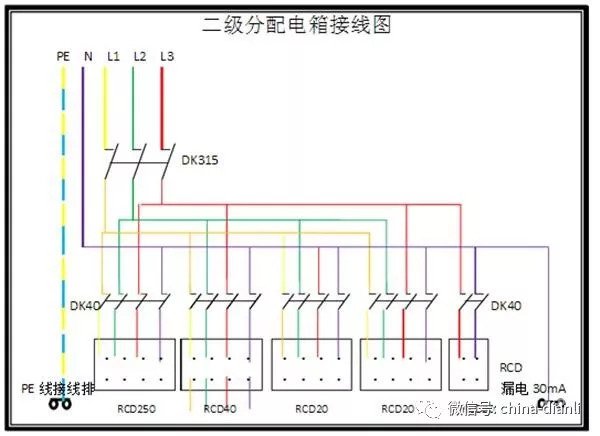

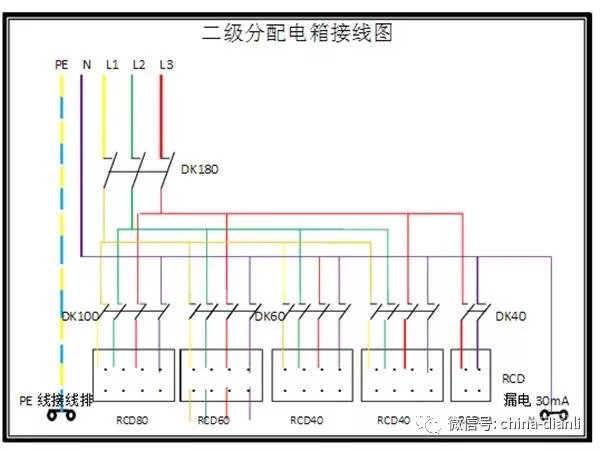

三、二級配電箱接線圖

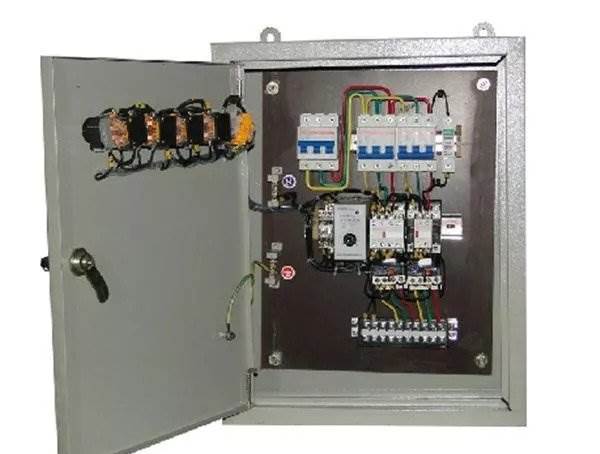

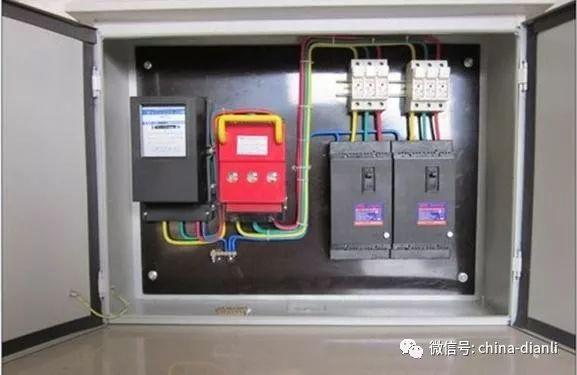

四、家庭配電箱安裝
1、家庭配電箱分金屬外殼和塑料外殼兩種，有明裝式和暗裝式兩類，其箱體必須完好無缺。
2、家庭配電箱的箱體內接線匯流排應分別設立零線、保護接地線、相線，且要完好無損，具良好絕緣。
3、空氣開關的安裝座架應光潔無阻并有足夠的空間。
家庭配電箱安裝要點是：
1、家庭配電箱應安裝在干燥、通風部位，且無防礙物，方便使用。
2、家庭配電箱配電箱不宜安裝過高，一般安裝標高為1.8米，以便操作
3、進配電箱的電管必須用鎖緊螺帽固定。
4、若家庭配電箱配電箱需開孔，孔的邊緣須平滑、光潔。
5、配電箱埋入墻體時應垂直、水平，邊緣留5—6毫米的縫隙。
6、配電箱內的接線應規則、整齊，端子螺絲必須緊固。
7、各回路進線必須有足夠長度，不得有接頭。
8、安裝后標明各回路使用名稱。
9、家庭配電箱安裝完成后須清理配電箱內的殘留物。
